Démo - Mode temporel

Le mode temporel permet de tracer une ou plusieurs grandeurs mesurées par Arduino en fonction du temps.

Visualisation d'une tension en fonction du temps

Matériel nécessaire

  • Un potentiomètre
  • Une carte Arduino équipée d'une breadboard
  • Quelques fils

Montage

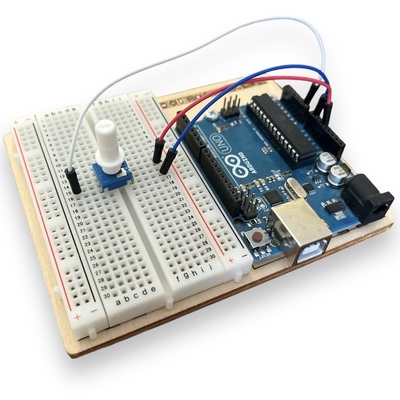

Sur une carte Arduino, réaliser le montage suivant:

Script Arduino

  • Télécharger le script potentiometre_tempo.ino en cliquant sur le lien
  • Téléverser ce script dans la carte à l'aide de l'IDE Arduino

Utilisation

  • Cliquer sur le bouton Connexion ci-dessous et sélectionner le port correspondant à la carte.
  • Cliquer sur le bouton Mesure. La carte effectue 250 points de mesure de la tension appliquée sur l'entrée analogique A0 en une durée de 20 secondes. Les données sont transmises par la liaison série.
  • Le script affiche les données reçues sur un graphe U = f(t).
  • Cliquer sur le bouton Copie presse papier pour récupérer les données dans le presse papier. Dans cet exemple, les données sont formatées sous forme de tableaux python. Il est cependant possible d'obtenir un formatage compatible avec un tableur comme Régressi ou Excel.

Code Javascript

Le code Javascript nécessaire à cette application est le suivant:

mode = "temporel";
commandes = [{texte_bouton:"Mesure", arduino:"mesure"}];
series = [{grandeur: "U", unite: "V"}];
titre_graphe = "Montage potentiométrique";
axes = [{grandeur: "t", unite: "ms"}, {grandeur: "U", unite: "V"}];
